Ziersch GmbH - Rectifieuses à portique

Caractéristiques

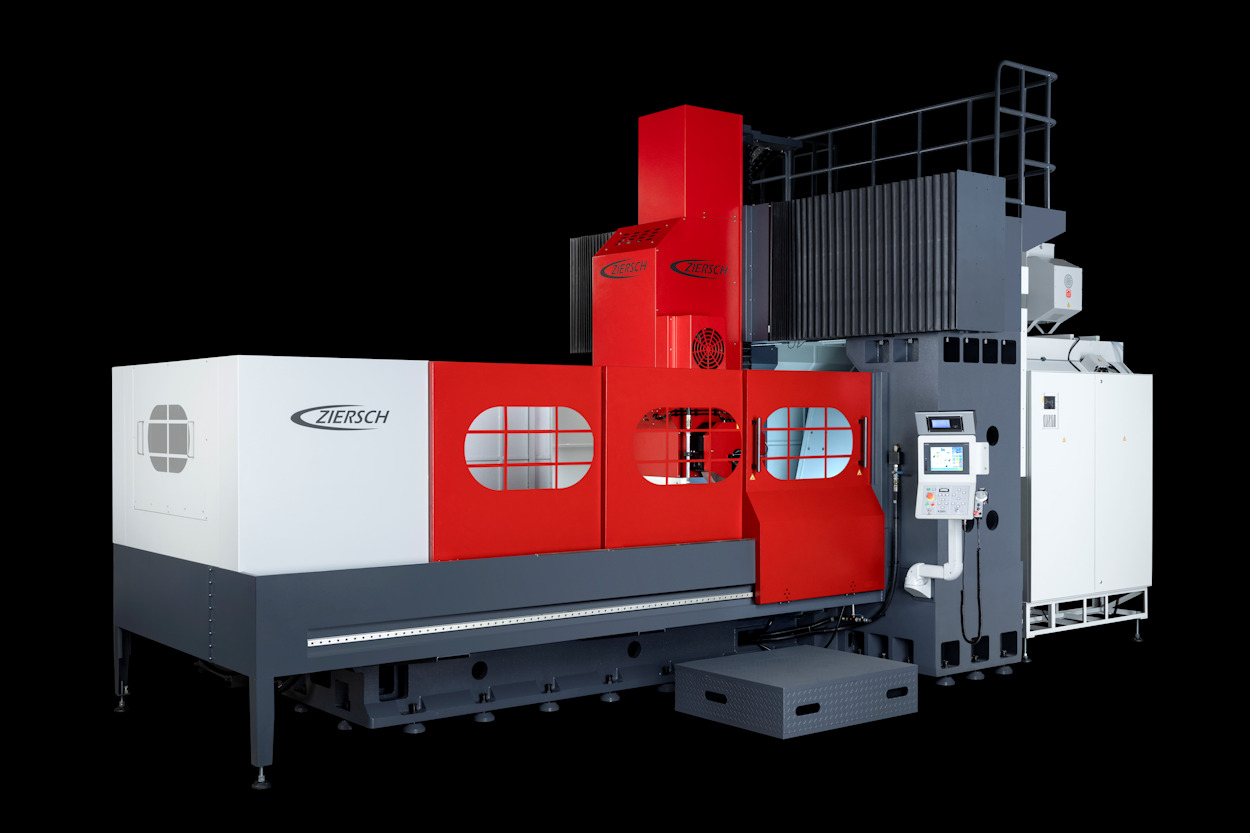

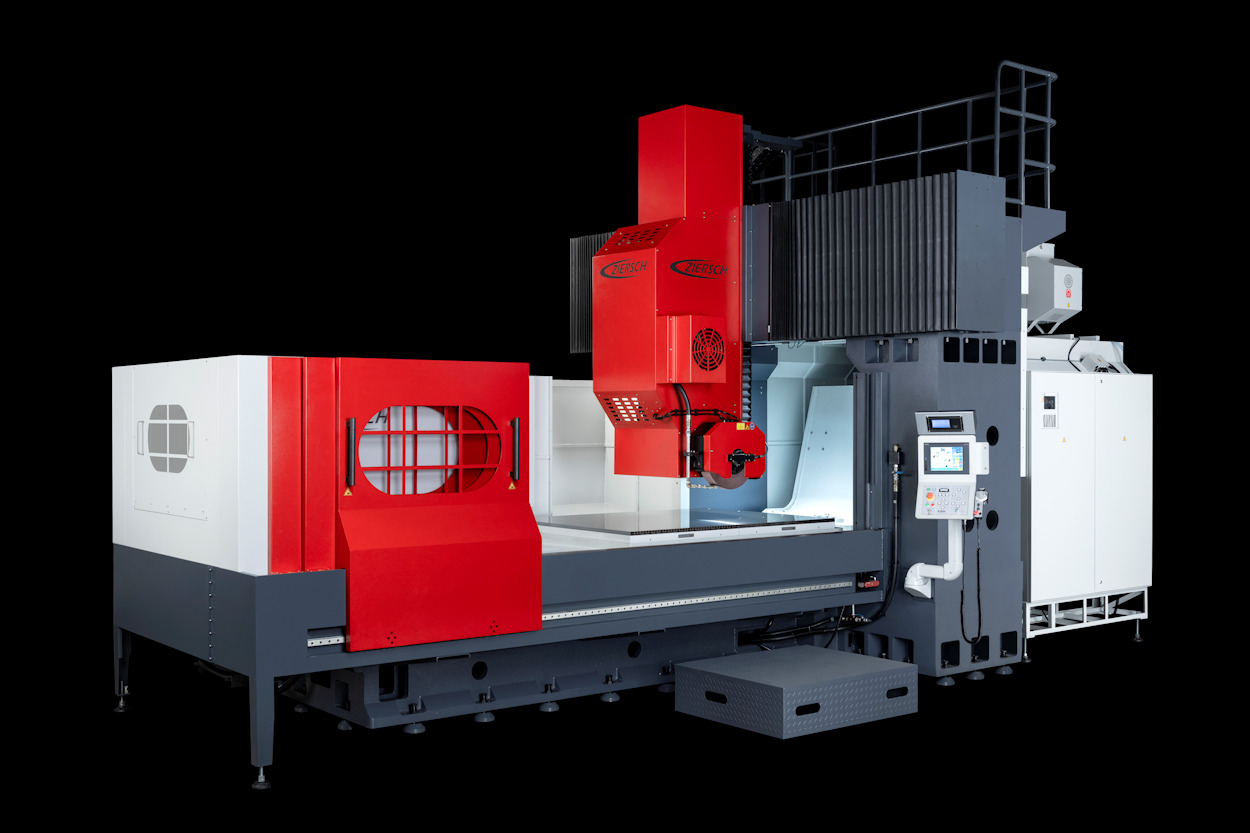

Pour la rectification de grandes pièces jusqu´à une largeur d'environ 2.200 mm. Ces rectifieuses à double colonnes permettent de traiter de manière rapide et efficace des pièces de grandes dimensions et de poids élevé.

Avec son équipement de série, les rectifieuses à portique offrent déjà un excellent rapport prix-performances. L´équipement de série comprend, entre autres:

Construction stable en fonte de tous les éléments de la machine
Glissières avec surfaces d´appui grattées et revêtues dans l´axe-X
Rails linéaires précontraints pour l´axe-Y et l´axe-Z (Bosch Rexroth)
Course hydraulique de la table avec refroidisseur
Déplacement électromécanique de l´axe transversal et vertical
Système de mesure (Heidenhain) sur l´axe vertical garantissant un positionnement précis
Filtre à bande avec bac jusqu´à 1.700 litres et pompe d´arrosage de 5 bar
Séparateur magnétique supplémentaire pour le pré-filtrage de l´installation de filtre à bande
Carénage partiel de la machine avec porte coulissante
Rinçage intégré Eclairages de la zone de travail
Dispositif de dressage, monté sur table, pour une précision et une qualité de surface élevées
Puissance très élevée de la broche pour une rectification efficace

Equipement de la commande:

Avance verticale automatique avec compensation de la valeur de dressage
Cycle de rectification entièrement automatique avec cycles de dressage
Manipulation ultra simple par le biais de l´écran tactile
Grand écran couleur de 10,4"
Manivelle électronique agissant sur l´axe vertical et l´axe transversal

Fiche technique (PDF)

Caractéristiques techniques des rectifieuses à portique gamme Z

Z 1015

Plage de rectification [mm]	1.500 x 1.200
Course de l'axe transversal Z [mm]	1.100
Course de l'axe longitudinal X [mm]	2.000
Distance max. entre le centre de la broche et la surface de la table [mm]	1.050
Dimension du plateau magnétique [mm]	1.500 x 1.000
Surface de table rectifiée [mm]	1.550 x 1.000
Charge max. sur la table, plateau magnétique compris [kg]	3.000
Vitesse d'avance de la table, axe X [mm/min]	5.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z [mm/min]	0,01 - 5.000
Vitesse d'avance de l'axe vertical, axe Y [mm/min]	0,001 - 3.000
Dimension de la meule [mm]	500 x 100 x 203,2
Puissance de la broche [KW]	22
Vitesse variable de la broche [min^-1]	1.000 - 3.000
Passage entre les deux montants [mm]	1.250
Encombrement au sol, approx. [L x L x H(max)][mm]	6.000 x 3.500 x 3.910
Poids de la machine, approx. [kg]	20.000

Z 1520

Plage de rectification [mm]	2.000 x 1.700
Course de l'axe transversal Z [mm]	1.600
Course de l'axe longitudinal X [mm]	2.500
Distance max. entre le centre de la broche et la surface de la table [mm]	1.250
Dimension du plateau magnétique magnétique compris [mm]	2.000 x 1.500
Surface de table rectifiée [mm]	2.050 x 1.500
Charge max. sur la table, plateau [kg]	4.500
Vitesse d'avance de la table, axe X [mm/min]	5.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z [mm/min]	0,01 - 5.000
Vitesse d'avance de l'axe vertical, axe Y [mm/min]	0,001 - 3.000
Dimension de la meule [mm]	500 x 120 x 203,2
Puissance de la broche [KW]	32
Vitesse variable de la broche [min^-1]	1.000 - 3.000
Passage entre les deux montants [mm]	1.900
Encombrement au sol, approx. [L x L x H(max)][mm]	10.000 x 5.500 x 3.910
Poids de la machine, approx. [kg]	36.000

Z 2030

Plage de rectification [mm]	3.000 x 2.200
Course de l'axe transversal Z [mm]	2.100
Course de l'axe longitudinal X [mm]	3.500
Distance max. entre le centre de la broche et la surface de la table [mm]	1.250
Surface de table rectifiée [mm]	3.050 x 2.000
Charge max. sur la table, plateau magnétique compris [kg]	10.000
Vitesse d'avance de la table, axe X [mm/min]	5.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z [mm/min]	0,01 - 5.000
Vitesse d'avance de l'axe vertical, axe Y [mm/min]	0,001 - 3.000
Dimension de la meule [mm]	500 x 120 x 203,2
Puissance de la broche [KW]	32
Vitesse variable de la broche [min^-1]	1.000 - 3.000
Passage entre les deux montants [mm]	2.400
Encombrement au sol, approx. [L x L x H(max)][mm]	11.000 x 5.500 x 3.910
Poids de la machine, approx. [kg]	43.000

Type de machine		Z 1015	Z 1520	Z 2030
Plage de rectification	mm	1.500 x 1.200	2.000 x 1.700	3.000 x 2.200
Course de l'axe transversal Z	mm	1.100	1.600	2.100
Course de l'axe longitudinal X	mm	2.000	2.500	3.500
Distance max. entre le centre de la broche et la surface de la table	mm	1.050	1.250	1.250
Dimension du plateau magnétique	mm	1.500 x 1.000	2.000 x 1.500
Surface de table rectifiée	mm	1.550 x 1.000	2.050 x 1.500	3.050 x 2.000
Charge max. sur la table, plateau magnétique compris	kg	3.000	4.500	10.000
Vitesse d'avance de la table, axe X	mm/min	5.000 - 30.000	5.000 - 30.000	5.000 - 30.000
Vitesse d'avance de l'axe transversal, axe Z	mm/min	0,01 - 5.000	0,01 - 5.000	0,01 - 5.000
Vitesse d'avance de l'axe vertical, axe Y	mm/min	0,001 - 3.000	0,001 - 3.000	0,001 - 3.000
Dimension de la meule	mm	500 x 100 x 203,2	500 x 100 x 203,2	500 x 100 x 203,2
Puissance de la broche	KW	22	32	32
Vitesse variable de la broche	min^-1	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000
Passage entre les deux montants	mm	1.250	1.900	2.400
Encombrement au sol, approx. [L x L x H(max)]	mm	6.000 x 3.500 x 3.910	10.000 x 5.500 x 3.910	11.000 x 5.500 x 3.910
Poids de la machine, approx.	kg	20.000	36.000	43.000
