Merkmale

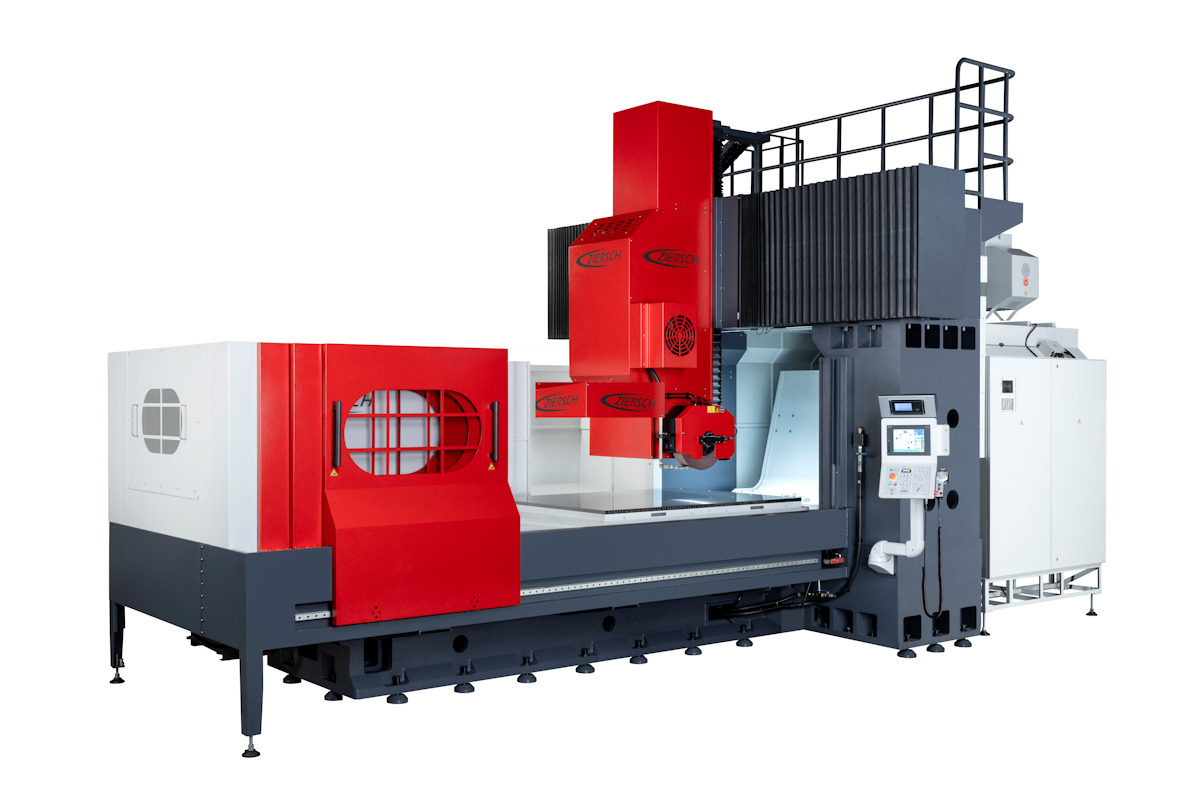

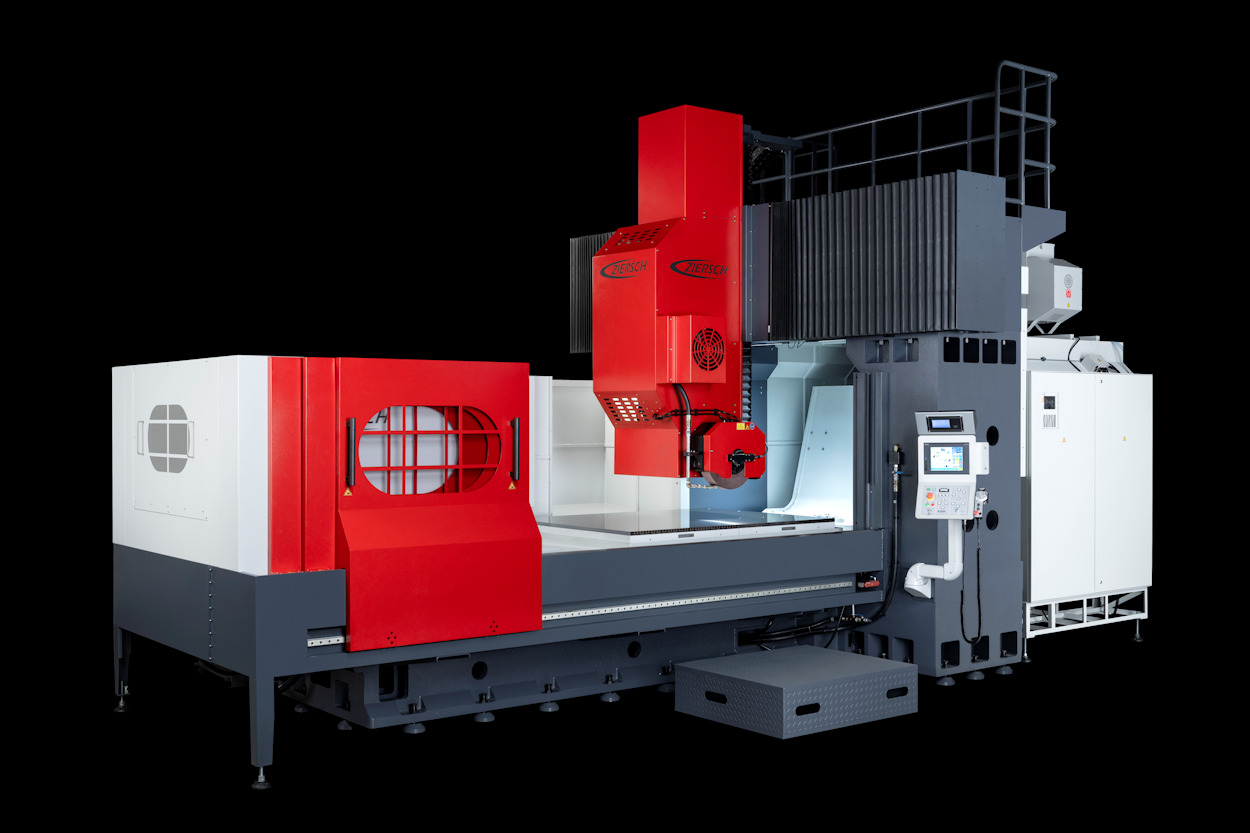

Für das Schleifen großer Werkstücke mit Abmessungen bis ca. 2.200 mm Breite eignen sich unsere Großflächen-Schleifmaschinen in Portalbauweise. Auf diesen Doppelständer-Schleifmaschinen können große und schwere Werkstücke schnell und effektiv bearbeitet werden.

Die Portalschleifmaschinen sind bereits in der Serienausstattung zu einem sehr guten Preis-/Leistungsverhältnis erhältlich. In der Serienausstattung ist u. a. enthalten:

Gussausführung aller Maschinenbauteile
Geschabte und beschichtete Gleitführungen in der X-Achse
Vorgespannte Linearführungen (Bosch Rexroth) in der Y- und Z-Achse
Hydraulischer Tischantriebe mit Rückkühlaggregat
Elektromechanische Quer- und Senkrechtbewegung
Messsystem von Heidenhain in der Senkrechtachse für präzises Positionieren
Bandfilteranlage mit 1.700 Liter Tankinhalt und 5 bar-Druckpumpe
Vollautomatische Schleif- und Abrichtzyklen
Zusätzlich vorgeschalteter Magnetabscheider zur Vorfiltrierung der Bandfilteranlage
Integrierte Rinnenspülung
Maschinenleuchten
Tischmontiertes Abrichtgerät
Teilkapselung der Maschine mit Schiebetür
Hohe Spindel-Antriebsleistung für effizientes Schleifen

Ausstattung der Steuerung:

Automatische Senkrechtzustellung mit Kompensation des Abrichtbetrages
Vollautomatischer Schleifzyklus mit Abrichtzyklen
Einfachste Bedienung via Touchscreen
Großer, übersichtlicher 10,4"-Farbbildschirm
Elektronisches Handrad, wirksam auf Senkrecht- und Querachse

Datenblatt (PDF)

Technische Daten Portalschleifmaschinen Z-Serie

Z 1015

Schleifbereich [mm]	1.500 x 1.200
Querbewegung [mm]	1.100
Längsbewegung [mm]	2.000
Abstand Tisch bis Spindelmitte [mm]	1.050
Größe Magnetspannplatte [mm]	1.500 x 1.000
geschliffene Tischfläche [mm]	1.550 x 1.000
Tischbelastung incl. Magnet [kg]	3.000
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	22
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	1.250
Maschinenmaße [L x B x H(max)][mm]	6.000 x 3.500 x 3.910
Maschinengewicht [kg]	20.000

Z 1520

Schleifbereich [mm]	2.000 x 1.700
Querbewegung [mm]	1.600
Längsbewegung [mm]	2.500
Abstand Tisch bis Spindelmitte [mm]	1.250
Größe Magnetspannplatte [mm]	2.000 x 1.500
geschliffene Tischfläche [mm]	2.050 x 1.500
Tischbelastung incl. Magnet [kg]	4.500
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	32
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	1.900
Maschinenmaße [L x B x H(max)][mm]	10.000 x 5.500 x 3.910
Maschinengewicht [kg]	36.000

Z 2030

Schleifbereich [mm]	3.000 x 2.200
Querbewegung [mm]	2.100
Längsbewegung [mm]	3.500
Abstand Tisch bis Spindelmitte [mm]	1.250
geschliffene Tischfläche [mm]	3.050 x 2.000
Tischbelastung incl. Magnet [kg]	10.000
Vorschub Längsachse [mm/min]	5.000 - 30.000
Vorschub Querachse [mm/min]	0,01 - 5.000
Vorschub Senkr.achse [mm/min]	0,001 - 3.000
Schleifscheibenmaße [mm]	500 x 100 x 203,2
Leistung Schleifspindelmotor [KW]	32
Regelbereich Schleifspindelm. [min^-1]	1.000 - 3.000
Abstand zwischen den Säulen [mm]	2.400
Maschinenmaße [L x B x H(max)][mm]	11.000 x 5.500 x 3.910
Maschinengewicht [kg]	43.000

Maschinentyp		Z 1015	Z 1520	Z 2030
Schleifbereich	mm	1.500 x 1.200	2.000 x 1.700	3.000 x 2.200
Querbewegung	mm	1.100	1.600	2.100
Längsbewegung	mm	2.000	2.500	3.500
Abstand Tisch bis Spindelmitte	mm	1.050	1.250	1.250
Größe der Magnetspannplatte	mm	1.500 x 1.000	2.000 x 1.500
geschliffene Tischfläche	mm	1.550 x 1.000	2.050 x 1.500	3.050 x 2.000
Tischbelastung incl. Magnet	kg	3.000	4.500	10.000
Vorschub Längsachse	mm/min	5.000 - 30.000	5.000 - 30.000	5.000 - 30.000
Vorschub Querachse	mm/min	0,01 - 5.000	0,01 - 5.000	0,01 - 5.000
Vorschub Senkrechtachse	mm/min	0,001 - 3.000	0,001 - 3.000	0,001 - 3.000
Schleifscheibenabmessungen	mm	500 x 100 x 203,2	500 x 100 x 203,2	500 x 100 x 203,2
Leistung Schleifspindelmotor	KW	22	32	32
Regelbereich Schleifspindelmotor	U/min	1.000 - 3.000	1.000 - 3.000	1.000 - 3.000
Abstand zwischen den Säulen	mm	1.250	1.900	2.400
Maschinenmaße [L x B x H(max)]	mm	6.000 x 3.500 x 3.910	10.000 x 5.500 x 3.910	11.000 x 5.500 x 3.910
Maschinengewicht	kg	20.000	36.000	43.000
